1.Taikymas
Šie kabeliai sukurti taip, kad būtų labai lankstūs ir būtų atsparūs oro sąlygoms, alyvoms/tepalams, mechaniniams ir šiluminiams įtempiams.
Taikymas apima tvarkymo įrangą, mobilųjį maitinimo šaltinį, darbo vietas, scenos ir garso ir vaizdo įrangą, uosto teritorijas ir užtvankas. Taip pat naudojamas drenažo ir vandens valymui, šaltoje aplinkoje ir sunkioje pramoninėje aplinkoje.
2.Standartai
IEC60245, GB/T 5013, JB/T8735.
Pritaikytas kitas standartas, pvz., VDE, ASTM, DIN pagal kliento pageidavimą.
3.Techniniai duomenys
Dirigentas
5 klasės lankstus paprastas varis
Izoliacija
EPR (etileno propileno kaučiukas)
Apvalkalas
PCP (polichloroprenas)
Apvalkalo spalva
Juoda
Įtampos įvertinimas
450/750V
Temperatūros įvertinimas
Laidininko darbinė temperatūra
-30 laipsnis iki plius 60 laipsnių (maks. 85 laipsnių)
Minimalus lenkimo spindulys
Iki 25 mm2: 6 x bendras skersmuo
Virš 25 mm2: 8 x bendras skersmuo
Pagrindinis identifikavimas
2 šerdys: mėlyna, ruda
3 šerdys: žalia/geltona, mėlyna, ruda
4 šerdys: žalia/geltona, ruda, juoda, pilka
5 šerdys: žalia/geltona, mėlyna, ruda, juoda, pilka
6 šerdys ir daugiau: juoda su baltais skaitmenimis, žalia/geltona
4. Specifikacijos informacija:

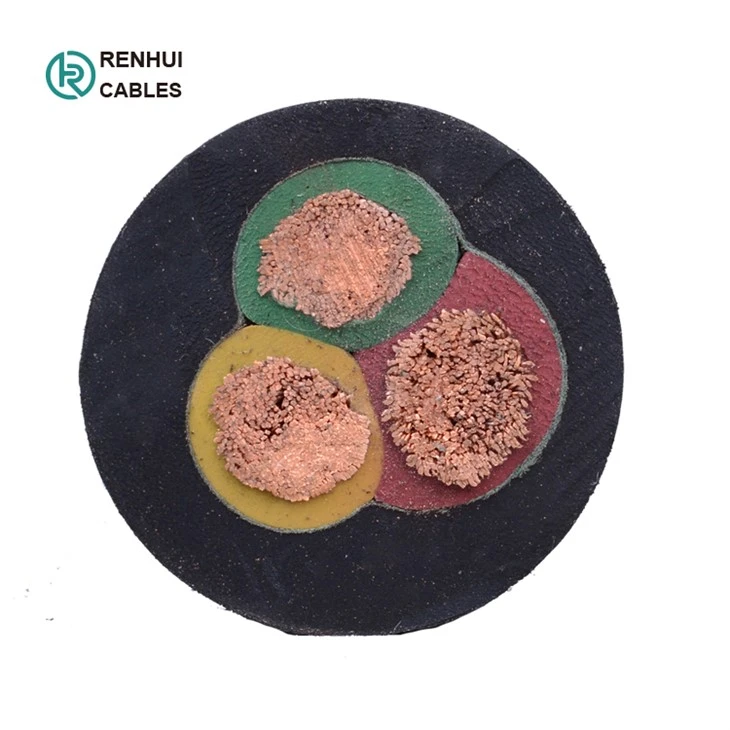

H07RN-F Viengyslis 450/750V EPR/PCP galinis guminis kabelis
Šerdis ir dydis | Sustingimas | Nominalus bendras skersmuo | Nominalus bendras skersmuo | apytiksliai Svoris |
1x1.5 | 30x0.25 | 0.8 | 6.0 | 49 |
1x 2.5 | 50x0.25 | 0.9 | 6.6 | 63 |
1x4 | 56x0.30 | 1.0 | 7.6 | 92 |
1x6 | 84x0.30 | 1.0 | 8.3 | 115 |
1x10 | 80x0.40 | 1.2 | 10.7 | 189 |
1x16 | 126x0.40 | 1.2 | 12.0 | 260 |
1x25 | 196x0.40 | 1.4 | 14.1 | 369 |
1x35 | 276x0.40 | 1.4 | 15.8 | 500 |
1x50 | 396x0.40 | 1.6 | 18.3 | 689 |
1x70 | 360x0.50 | 1.6 | 20.7 | 918 |
1x95 | 475x0.50 | 1.8 | 23.4 | 1202 |
1x120 | 608x0.50 | 1.8 | 25.6 | 1489 |
1x150 | 756x0.50 | 2.0 | 28.3 | 1824 |
1x185 | 925x0.50 | 2.2 | 31.0 | 2202 |
1x240 | 1221x0.50 | 2.4 | 34.5 | 2847 |
1x300 | 1525x0.50 | 2.6 | 37.7 | 3495 |
1x400 | 2013x0.50 | 2.8 | 37.7 | 3495 |
1x500 | 1769x0.60 | 3.0 | 37.7 | 3495 |
1x630 | 2257x0.60 | 3.0 | 37.7 | 3495 |
H07RN-F 2 gyslų tipo 450/750V EPR/PCP galinis guminis kabelis
Šerdis ir dydis | Sustingimas | Nominalus bendras skersmuo | Nominalus bendras skersmuo | apytiksliai Svoris |
2 X 1.0 | 32/0.20 | 0.8 | 8.4 | 98 |
2 X 1.5 | 30/0.50 | 0.8 | 9.4 | 116 |
2 X 2.5 | 50/0.25 | 0.9 | 11 | 164 |
2 X 4.0 | 56/0.30 | 1.0 | 12.8 | 232 |
2 X 6.0 | 84/0.30 | 1.0 | 14.2 | 297 |
2 X 10.0 | 80/0.40 | 1.2 | 20.4 | 573 |
2 X 16.0 | 126/0.40 | 1.2 | 23 | 774 |
2 X 25.0 | 196/0.40 | 1.4 | 27.4 | 1110 |
2 X 35.0 | 276/0.40 | 1.4 | 30.8 | 1474 |
H07RN-F 3 gyslų tipo 450/750V EPR/PCP galinis guminis kabelis
Šerdis ir dydis | Sustingimas | Nominalus bendras skersmuo | Nominalus bendras skersmuo | apytiksliai Svoris |
3 X 1.0 | 32/0.20 | 0.8 | 9.0 | 108 |
3 X 1.5 | 30/0.50 | 0.8 | 10.3 | 141 |
3 X 2.5 | 50/0.25 | 0.9 | 11.8 | 200 |
3 X 4.0 | 56/0.30 | 1.0 | 13.7 | 285 |
3 X 6.0 | 84/0.30 | 1.0 | 15.2 | 371 |
3 X 10.0 | 80/0.40 | 1.2 | 21.9 | 712 |
3 X 16.0 | 126/0.40 | 1.2 | 24.7 | 971 |
3 X 25.0 | 196/0.40 | 1.4 | 29.4 | 1394 |
H07RN-F 4 gyslų tipo 450/750V EPR/PCP galinis guminis kabelis
Šerdis ir dydis | Sustingimas | Nominalus bendras skersmuo | Nominalus bendras skersmuo | apytiksliai Svoris |
4 X 1.0 | 32/0.20 | 0.8 | 10.0 | 134 |
4 X 1.5 | 30/0.25 | 0.8 | 11.2 | 174 |
4 X 2.5 | 50/0.25 | 0.9 | 12.6 | 249 |
4 X 4.0 | 56/0.30 | 1.0 | 15.1 | 361 |
4 X 6.0 | 84/0.30 | 1.0 | 16.9 | 480 |
4 X 10.0 | 80/0.40 | 1.2 | 24 | 890 |
4 X 16.0 | 126/0.40 | 1.2 | 27 | 1225 |
4 X 25.0 | 196/0.40 | 1.4 | 32.6 | 1792 |
4 X 35.0 | 276/0.4 | 1.4 | 36.5 | 2380 |
4 X 50.0 | 396/0.4 | 1.6 | 42 | 3635 |
4 X 70.0 | 360/0.5 | 1.6 | 49 | 4830 |
4 X 95.0 | 475/0.5 | 1.8 | 55 | 6320 |
