1.Taikymas (instrumentų kabeliai):
BS 5308 kabeliai yra skirti perduoti ryšio ir valdymo signalus įvairių tipų įrenginiuose, įskaitant tuos, kurie yra naudojami naftos chemijos pramonėje. Signalai gali būti analoginio, duomenų ar balso tipo ir iš įvairių keitiklių, tokių kaip slėgio, artumo ir mikrofono. 1 dalis 3 tipo kabeliai paprastai suprojektuoti ten, kur reikalinga aukštesnė mechaninė ir cheminė apsauga arba tiesioginis įkasimas tinkamame gylyje. Asortimente yra kolektyviai ir individualiai patikrintų porų. Įrenginiams, kuriuose gaisras, dūmai ir toksiški dūmai gali kelti pavojų gyvybei ir įrangai.
2.Standartai(instrumentų kabeliai):
IEC 60332, BS5308

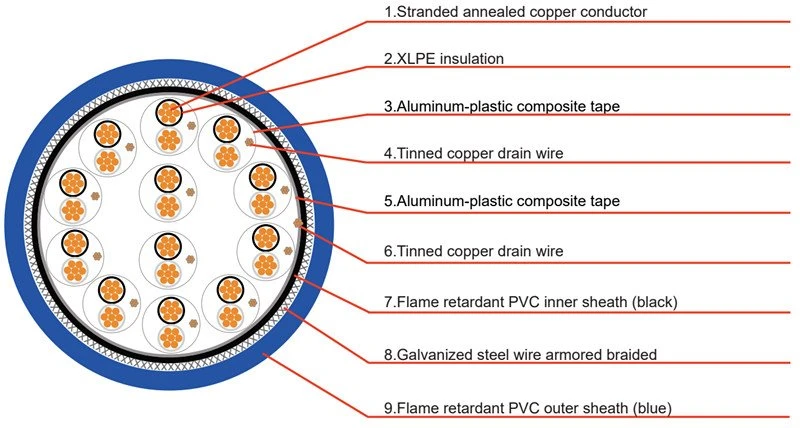

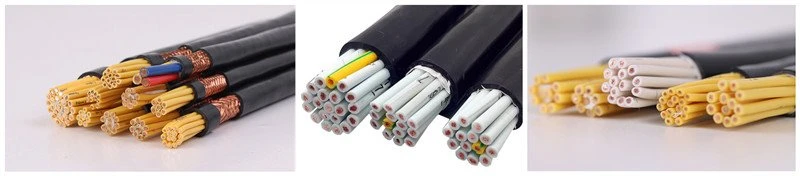

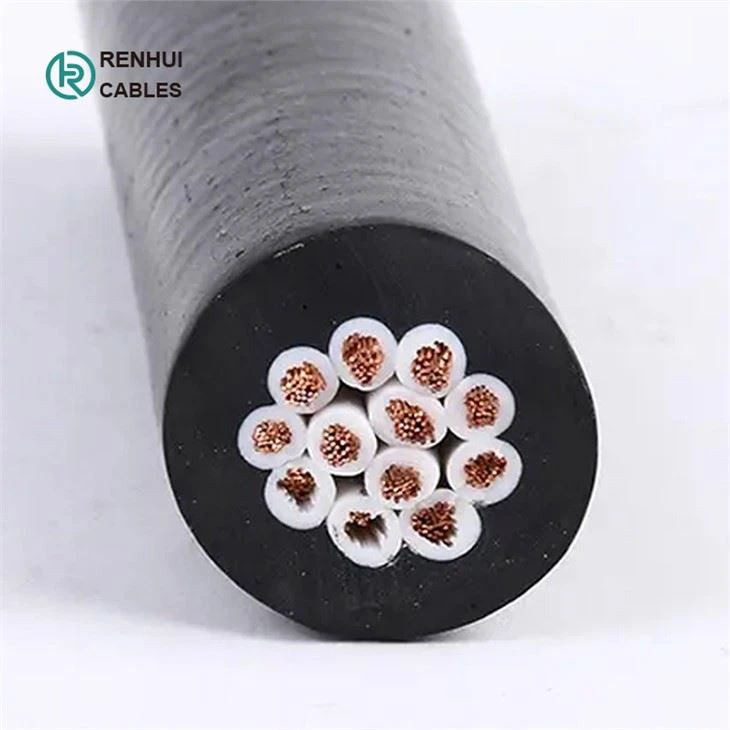

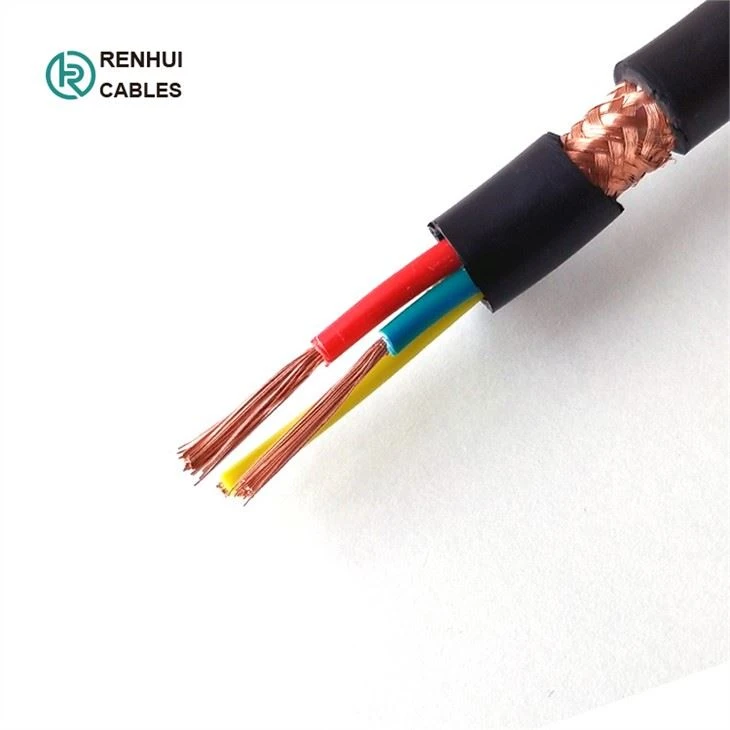

3.Kabelių konstrukcija(instrumentų kabeliai):
Dirigentas
1 klasės kieto vario laidininkas pagal BS EN 60228
2 klasės vijų varinis laidininkas pagal BS EN 60228 5 klasės lankstus varinis laidininkas pagal BS EN 60228
Izoliacija
XLPE/PVC/PE/LSZH
Surišimo juosta
PET (poliesterio juosta)
Ekranas
AL / PET (aliuminio / poliesterio juosta)
Drenažo viela
Alavuotas varis
Patalynė
PVC arba LSZH
Vidinis apvalkalas
PVC/LSZH
Šarvai
Cinkuotos plieninės vielos
Išorinis apvalkalas
LSZH/PVC išorinis apvalkalas
4.Kabelio parametrai(instrumentų kabeliai):
Laidininko skerspjūvis (kv.mm) | Dirigento klasė | Sruogų skaičius/maks. Juostos skersmuo (mm) | Maks. Nuolatinės srovės laidininko varža* esant 20 laipsnių (Ω/km) | Maks. L/R santykis (μH/Ω) | Min. Izoliacijos varža (GΩ x cm) | Maks. Abipusė talpa (nF/km) | Maks. induktyvumas (mH/km) | Bandomoji įtampa VRM (pagrindinis branduolys) | Bandymo įtampos VRM (pagrindinis ekranas) |
0.5 | 2 | 7/0.3 | 36 | 25 | 20 | 250 | 1 | 2000 | 2000 |
0.5 | 5 | 16/0.2 | 39 | 25 | 20 | 250 | 1 | 2000 | 2000 |
0.75 | 2 | 7/0.37 | 24.5 | 25 | 20 | 250 | 1 | 2000 | 2000 |
0.75 | 5 | 24/0.2 | 26 | 25 | 20 | 250 | 1 | 2000 | 2000 |
1 | 2 | 7/0.43 | 18.1 | 25 | 20 | 250 | 1 | 2000 | 2000 |
1 | 5 | 32/0.2 | 19.5 | 25 | 20 | 250 | 1 | 2000 | 2000 |
1.5 | 2 | 7/0.53 | 12.1 | 40 | 20 | 250 | 1 | 2000 | 2000 |
2.5 | 2 | 7/0.67 | 7.41 | 60 | 20 | 250 | 1 | 2000 | 2000 |
Porų skaičius ir vardinis skerspjūvio plotas (kv. mm) | Min. Izoliacijos storis (mm) | Nominalus apvalkalo storis (mm) | apytiksliai Kabelio skersmuo (mm) | apytiksliai Kabelio svoris (kg/km) | |
5 klasės dirigentas | 1 x 2 x 0.5 | 0.44 | 1 | 6.4 | 48.2 |
2 x 2 x 0.5 | 0.44 | 1 | 7.7 | 74.2 | |
3 x 2 x 0.5 | 0.44 | 1.1 | 9 | 100.8 | |
4 x 2 x 0.5 | 0.44 | 1.1 | 10.1 | 126.5 | |
5 x 2 x 0.5 | 0.44 | 1.2 | 11.1 | 151.8 | |
8 x 2 x 0.5 | 0.44 | 1.3 | 13.6 | 225.5 | |
10 x 2 x 0.5 | 0.44 | 1.3 | 15 | 274 | |
12 x 2 x 0.5 | 0.44 | 1.4 | 16.2 | 321.9 | |
16 x 2 x 0.5 | 0.44 | 1.4 | 18.4 | 416.1 | |
20 x 2 x 0.5 | 0.44 | 1.5 | 20.4 | 510 | |
24 x 2 x 0.5 | 0.44 | 1.6 | 22.2 | 603.1 | |
1 x 2 x 0.75 | 0.44 | 1 | 6.8 | 56.7 | |
2 x 2 x 0.75 | 0.44 | 1.1 | 8.3 | 89.5 | |
3 x 2 x 0.75 | 0.44 | 1.1 | 9.7 | 122.9 | |
4 x 2 x 0.75 | 0.44 | 1.2 | 10.9 | 155.8 | |
5 x 2 x 0.75 | 0.44 | 1.2 | 12 | 188 | |
8 x 2 x 0.75 | 0.44 | 1.3 | 14.7 | 282.2 | |
10 x 2 x 0.75 | 0.44 | 1.4 | 16.2 | 345 | |
12 x 2 x 0.75 | 0.44 | 1.4 | 17.6 | 406.3 | |
16 x 2 x 0.75 | 0.44 | 1.5 | 20 | 527.7 | |
20 x 2 x 0.75 | 0.44 | 1.6 | 22.2 | 649.5 | |
24 x 2 x 0.75 | 0.44 | 1.6 | 24.1 | 769 | |
1 x 2 x 1 | 0.44 | 1 | 7.1 | 64.1 | |
2 x 2 x 1 | 0.44 | 1.1 | 8.7 | 103.4 | |
3 x 2 x 1 | 0.44 | 1.1 | 10.2 | 143.1 | |
4 x 2 x 1 | 0.44 | 1.2 | 11.5 | 182.2 | |
5 x 2 x 1 | 0.44 | 1.2 | 12.6 | 220.5 | |
8 x 2 x 1 | 0.44 | 1.3 | 15.5 | 333.8 | |
10 x 2 x 1 | 0.44 | 1.4 | 17.1 | 408.9 | |
12 x 2 x 1 | 0.44 | 1.4 | 18.6 | 482.3 | |
16 x 2 x 1 | 0.44 | 1.5 | 21.2 | 629 | |
20 x 2 x 1 | 0.44 | 1.6 | 23.5 | 776.5 | |
24 x 2 x 1 | 0.44 | 1.7 | 25.5 | 920.3 | |
2 klasės dirigentas | 1 x 2 x 0.5 | 0.44 | 1 | 6.4 | 48 |
2 x 2 x 0.5 | 0.44 | 1 | 7.7 | 73.9 | |
3 x 2 x 0.5 | 0.44 | 1.1 | 9 | 100.4 | |
4 x 2 x 0.5 | 0.44 | 1.1 | 10.1 | 125.9 | |
5 x 2 x 0.5 | 0.44 | 1.2 | 11.1 | 151.2 | |
8 x 2 x 0.5 | 0.44 | 1.3 | 13.6 | 224.5 | |
10 x 2 x 0.5 | 0.44 | 1.3 | 15 | 272.7 | |
12 x 2 x 0.5 | 0.44 | 1.4 | 16.2 | 320.4 | |
16 x 2 x 0.5 | 0.44 | 1.4 | 18.4 | 414.1 | |
20 x 2 x 0.5 | 0.44 | 1.5 | 20.4 | 507.5 | |
24 x 2 x 0.5 | 0.44 | 1.6 | 22.2 | 600.1 | |
1 x 2 x 0.75 | 0.44 | 1 | 6.8 | 56.7 | |
2 x 2 x 0.75 | 0.44 | 1.1 | 8.3 | 89.5 | |
3 x 2 x 0.75 | 0.44 | 1.1 | 9.7 | 123.4 | |
4 x 2 x 0.75 | 0.44 | 1.2 | 10.9 | 155.9 | |
5 x 2 x 0.75 | 0.44 | 1.2 | 12 | 188 | |
8 x 2 x 0.75 | 0.44 | 1.3 | 14.7 | 282.4 | |
10 x 2 x 0.75 | 0.44 | 1.4 | 16.3 | 345.1 | |
12 x 2 x 0.75 | 0.44 | 1.4 | 17.6 | 406.4 | |
16 x 2 x 0.75 | 0.44 | 1.5 | 20.1 | 527.9 | |
20 x 2 x 0.75 | 0.44 | 1.6 | 22.2 | 649.7 | |
24 x 2 x 0.75 | 0.44 | 1.6 | 24.2 | 769.4 | |
1 x 2 x 1 | 0.44 | 1 | 7.2 | 65.2 | |
2 x 2 x 1 | 0.44 | 1.1 | 8.8 | 105.6 | |
3 x 2 x 1 | 0.44 | 1.1 | 10.4 | 146.7 | |
4 x 2 x 1 | 0.44 | 1.2 | 11.7 | 186.8 | |
5 x 2 x 1 | 0.44 | 1.2 | 12.9 | 226.1 | |
8 x 2 x 1 | 0.44 | 1.3 | 15.8 | 342.3 | |
10 x 2 x 1 | 0.44 | 1.4 | 17.4 | 419.3 | |
12 x 2 x 1 | 0.44 | 1.5 | 19 | 495.5 | |
16 x 2 x 1 | 0.44 | 1.6 | 21.6 | 646 | |
20 x 2 x 1 | 0.44 | 1.6 | 23.9 | 796.2 | |
24 x 2 x 1 | 0.44 | 1.7 | 26 | 945 | |
1 x 2 x 1.5 | 0.44 | 1 | 7.9 | 81.9 | |
2 x 2 x 1.5 | 0.44 | 1.1 | 9.7 | 136.4 | |
3 x 2 x 1.5 | 0.44 | 1.2 | 11.5 | 191.5 | |
4 x 2 x 1.5 | 0.44 | 1.2 | 13 | 246 | |
5 x 2 x 1.5 | 0.44 | 1.3 | 14.3 | 299.7 | |
8 x 2 x 1.5 | 0.44 | 1.4 | 17.7 | 457.6 | |
10 x 2 x 1.5 | 0.44 | 1.5 | 19.5 | 563.2 | |
12 x 2 x 1.5 | 0.44 | 1.5 | 21.2 | 666.6 | |
16 x 2 x 1.5 | 0.44 | 1.6 | 24.2 | 872.3 | |
20 x 2 x 1.5 | 0.44 | 1.7 | 26.8 | 1079.7 | |
24 x 2 x 1.5 | 0.44 | 1.8 | 29.2 | 1283.9 | |
1 x 2 x 2.5 | 0.53 | 1.1 | 9.3 | 113.8 | |
2 x 2 x 2.5 | 0.53 | 1.2 | 11.5 | 195.3 | |
3 x 2 x 2.5 | 0.53 | 1.3 | 13.6 | 278.3 | |
4 x 2 x 2.5 | 0.53 | 1.3 | 15.5 | 360.2 | |
5 x 2 x 2.5 | 0.53 | 1.4 | 17.1 | 441.1 | |
8 x 2 x 2.5 | 0.53 | 1.5 | 21.1 | 680.6 | |
10 x 2 x 2.5 | 0.53 | 1.6 | 23.4 | 840.3 | |
12 x 2 x 2.5 | 0.53 | 1.7 | 25.5 | 998.3 | |
16 x 2 x 2.5 | 0.53 | 1.8 | 29.1 | 1310.9 | |
20 x 2 x 2.5 | 0.53 | 1.9 | 32.3 | 1627.1 | |
24 x 2 x 2.5 | 0.53 | 2.1 | 35.2 | 1938.7 |
5.Paketas: eksportuojami mediniai būgnai (instrumentų kabeliai):
