1000V izoliuotas kabelis
Taikymas
Tinka montuoti patalpose: dažniausiai elektros energijos tiekimo stotyse ir lauke: kabelių kanaluose, po žeme ir ant kabelių lovelių, skirtų pramonei, skirstomuosiuose skyduose ir elektrinėse. Dėl gero klojimo ir mechaninių savybių šis kabelis tinka, kai reikalinga mechaninė apsauga arba kai tikimasi mechaninių pažeidimų.
 |
 |
 |
Standartai

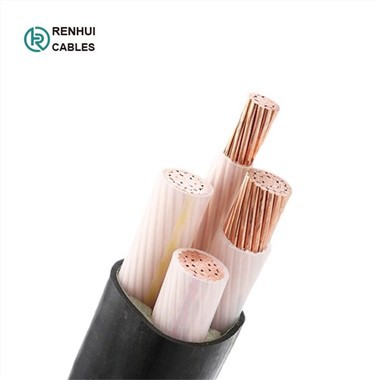

Maitinimo kabelis pagamintas pagal IEC 60502-1:2004.
Jis tinkamas tiesti elektros kabelio linijoje, kurios vardinė įtampa yra {{0}},6/1kv (U0/U), skirta energijai perduoti.
 |
 |
XLPE kabelio specifikacija
|
Modelis |
vardas |
Taikymo svetainė |
Skyriaus plotas |
Šerdys |
Norminė įtampa |
|
YJV |
XLPE izoliuotas maitinimo kabelis su PVC apvalkalu |
Patalpose, tunelyje arba kabelių tranšėjoje, neatlaiko išorinių mechaninių jėgų. Viengysliai kabeliai, klojami magnetiniuose kanaluose, neleidžiami. |
4 6 10 16 25 35 50
70 95 120 150 185
240 300 400 |
1 2 3 4 5 3+1 3+2 4+1 |
0.6/1KV |
|
YJLV |
XLPE izoliuotas maitinimo kabelis su PVC apvalkalu |
||||
|
YJY |
Maitinimo kabelis su XLPE izoliacija PE apvalkalu |
||||
|
YJLY |
Maitinimo kabelis su XLPE izoliacija PE apvalkalu |
||||
|
YJV22 |
XLPE izoliuotas plieninės juostos šarvuotas PVC apvalkalu maitinimo kabelis |
Patalpų, tunelių, kabelių tranšėjos ar požeminis klojimas, galintis atlaikyti išorines mechanines jėgas, bet negali sau leisti didelės traukos. |
|||
|
YJLV22 |
XLPE izoliuotas plieninės juostos šarvuotas PVC apvalkalu maitinimo kabelis |
||||
|
YJV23 |
XLPE izoliuotas plieninės juostos šarvuotas PE apvalkalu maitinimo kabelis |
||||
|
YJLV23 |
XLPE izoliuotas plieninės juostos šarvuotas PE apvalkalu maitinimo kabelis |
||||
|

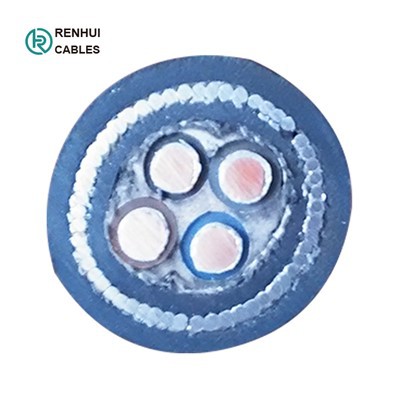

YJV32 |
XLPE izoliuotas, plienine viela šarvuotu PVC apvalkalu maitinimo kabelis |
Patalpose, tunelyje, kabelių tranšėjoje, šulinyje arba užkasant, gali atlaikyti išorines mechanines jėgas ir tam tikrą įtampą. |
|||
|
YJLV32 |
XLPE izoliuotas, plienine viela šarvuotu PVC apvalkalu maitinimo kabelis |
||||
|
YJV33 |
XLPE izoliuotas, plienine viela šarvuotu PE apvalkalu maitinimo kabelis |
||||
|
YJLV33 |
XLPE izoliuotas, plienine viela šarvuotu PE apvalkalu maitinimo kabelis |
Tipo Nr. šerdies Nominalaus skerspjūvio
| Tipas | Šerdies Nr | Nominalus skerspjūvis |
| Cu(AL)/XLPE(PVC)/PVC(PE) Cu(AL)/XLPE(PVC)/ATA/PVC(PE)Cu(AL)/XLPE/AWA/PVC(PE) |
1 | 1.5-1000 |
| Cu(AL)/XLPE(PVC)/STA/PVC(PE) Cu(AL)/XLPE(PVC)/SWA/PVC(PE) |
2,3,4,5 | 1.5-400 |
| 3+1,4+1,3+2 | 2.5-400 |
Nulinio laidininko skerspjūvio plotas
| Nominalus skerspjūvis | Pagrindinė šerdis | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
| Neutrali šerdis | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | |
| Nominalus skerspjūvis | Pagrindinė šerdis | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
| Neutrali šerdis | 35 | 50 | 70 | 70 | 95 | 120 | 150 | 185 |
Charakteristika
Paruošto kabelio nuolatinės srovės varža esant 20ºC vienam km yra ne didesnė kaip:
| Nominalus skerspjūvis mm2 | 15 | 2.5 | 4 | 6 | 10 | 16 | 25 |
| Cu šerdis | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 | 1.15 | 0.727 |
| Al šerdis | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 | 1.91 | 1.20 |
| Nominalus skerspjūvis mm2 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Cu šerdis | 0.524 | 0.387 | 0.268 | 0.193 | 0.153 | 0.124 | 0.0991 |
| Al šerdis | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Nominalus skerspjūvis mm2 | 240 | 300 | 400 | 500 | 630 | 800 | 1000 |
| Cu šerdis | 0.0754 | 0.0601 | 0.0470 | 0.0366 | 0.0283 | 0.0221 | 0.0176 |
| Al šerdis | 0.125 | 0.100 | 0.0778 | 0.0605 | 0.0469 | 0.0367 | 0.0291 |
Brėžinys:
Pakuotė: Eksportuoti mediniai būgnai.
