1. Taikymas:

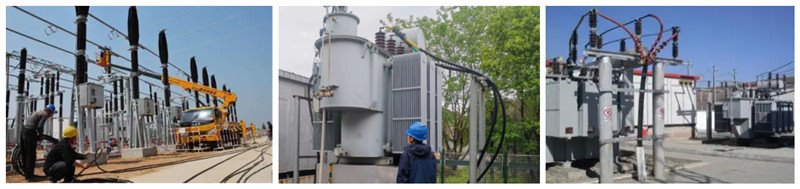

Elektros tinklų, požeminių ir kabelinių kanalų maitinimo kabeliai.
2.Techniniai duomenys

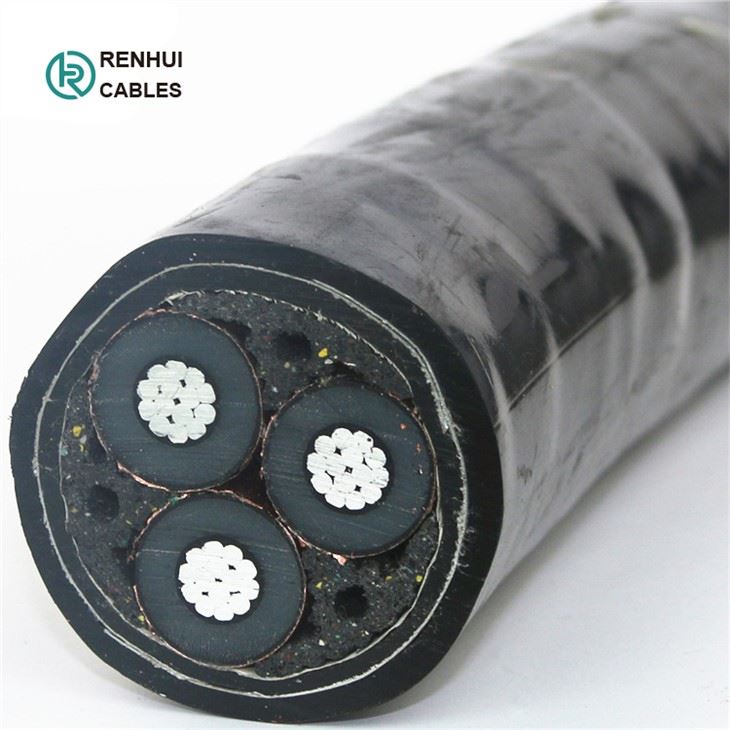

Dirigentas:Aliuminio laidininkas pagal BS EN 60228:2005 (anksčiau BS6360) Laidininko ekranas:Puslaidininkinė medžiaga Izoliacija:XLPE (kryžminis polietilenas) tipas GP8 iki BS7655 Izoliacinis ekranas:Puslaidininkinė medžiaga Metalinis ekranas:Atskiras ir bendras vario juostos ekranas iki BS6622 Užpildas:PETP (polietileno tereftalato) pluoštai Atskyriklis:Įrišimo juosta Patalynė:PVC (polivinilchlorido) tipas TM1 iki BS7655 Šarvuoti Vieno branduolio: AWA (šarvuota aliuminio viela) Daugiagyslis: SWA (šarvuota plienine viela) Apvalkalas:PVC (polivinilchlorido) tipas TM1 iki BS7655 Apvalkalo spalva:Raudona arba Juoda |
|
3.Produkto standartas
Šis gaminys pagamintas pagal GB/T12706.2, atitinkantį IEC60502.2. Arba BS, DIN, ICEA standartas pagal kliento pageidavimą.
IEC 60228 Izoliacinių kabelių laidininkai
IEC 60502-2 Maitinimo kabeliai su ekstruzine izoliacija ir jų priedai, skirti vardinei įtampai nuo 1 kV (Um=1.2kV) iki 30 kV (Um=36kV) – 2 dalis. Vardinės įtampos kabeliai 6 kV (Um=7.2kV) ir 30 kV (Um=36kV).
4.Techninis parametras
Trijų branduolių 8.7/15KV (Um=17.5KV) | |||||||||||||
Nom. Skerspjūvio plotas | Nešarvuoti kabeliai | Plieninės vielos šarvuoti kabeliai | |||||||||||
Nom. Izoliacijos storis | Varinės vielos ekrano sritis | Nom. Apvalkalo storis | apytiksliai Bendras skersmuo | apytiksliai Svoris | Vario juostos ekrano sritis | Nom. Patalynės storis | Nom. Šarvų vielos skersmuo | Nom. Apvalkalo storis | apytiksliai Bendras skersmuo | apytiksliai Svoris | |||
Cu | AL | ||||||||||||
CU | AL | ||||||||||||
mm² | mm | mm² | mm | mm | kg/km | mm² | mm | mm | mm | mm | kg/km | ||
25 | 4.5 | 16 | 2.4 | 48.4 | 3000 | 2420 | 4.4 | 1.4 | 2.5 | 2.6 | 55.2 | 5600 | 5100 |
35 | 4.5 | 16 | 2.5 | 50.4 | 3450 | 2670 | 4.7 | 1.4 | 2.5 | 2.7 | 57.6 | 6130 | 5440 |
50 | 4.5 | 16 | 2.6 | 53.7 | 4140 | 3190 | 4.9 | 1.5 | 2.5 | 2.8 | 61.1 | 7010 | 6060 |
70 | 4.5 | 16 | 2.7 | 57.2 | 4980 | 3640 | 5.3 | 1.5 | 2.5 | 2.9 | 64.6 | 8030 | 6700 |
95 | 4.5 | 16 | 2.8 | 60.6 | 5900 | 4050 | 5.7 | 1.6 | 2.5 | 3.0 | 68.2 | 9160 | 7330 |
120 | 4.5 | 16 | 2.9 | 63.9 | 6870 | 4560 | 6.1 | 1.7 | 2.5 | 3.1 | 71.7 | 10340 | 8030 |
150 | 4.5 | 25 | 3.0 | 67.9 | 8030 | 5230 | 6.4 | 1.7 | 2.5 | 3.2 | 75.4 | 11730 | 8930 |
185 | 4.5 | 25 | 3.1 | 71.1 | 9310 | 5770 | 6.8 | 1.8 | 3.15 | 3.4 | 80.6 | 14170 | 10570 |
240 | 4.5 | 25 | 3.3 | 76.9 | 11390 | 6680 | 7.4 | 1.9 | 3.15 | 3.6 | 86.6 | 16670 | 11810 |
300 | 4.5 | 25 | 3.5 | 81.6 | 13510 | 7790 | 7.9 | 2.0 | 3.15 | 3.7 | 91.3 | 19140 | 13340 |
400 | 4.5 | 35 | 3.7 | 89.9 | 17130 | 9340 | 8.5 | 2.1 | 3.15 | 4.0 | 100.0 | 23360 | 15410 |
Trijų branduolių 19/33KV (Um=36KV) | |||||||||||||
Nom. Skerspjūvio plotas | Nešarvuoti kabeliai | Plieninės vielos šarvuoti kabeliai | |||||||||||
Nom. Izoliacijos storis | Varinės vielos ekrano sritis | Nom. Apvalkalo storis | apytiksliai Bendras skersmuo | apytiksliai Svoris | Vario juostos ekrano sritis | Nom. Patalynės storis | Nom. Šarvų vielos skersmuo | Nom. Apvalkalo storis | apytiksliai Bendras skersmuo | apytiksliai Svoris | |||
CU | AL | ||||||||||||
CU | AL | ||||||||||||
mm² | mm | mm² | mm | mm | kg/km | mm² | mm | mm | mm | mm | kg/km | ||
35 | 8.0 | 16 | 3.1 | 60 | 3750 | 2880 | 6.5 | 1.7 | 2.5 | 3.2 | 74.9 | 9460 | 8700 |
50 | 8.0 | 16 | 3.2 | 65 | 5240 | 4260 | 6.7 | 1.8 | 3.15 | 3.4 | 79.0 | 10620 | 9680 |
70 | 8.0 | 16 | 3.3 | 70 | 6120 | 4730 | 7.1 | 1.8 | 3.15 | 3.5 | 82.5 | 11840 | 10440 |
95 | 8.0 | 16 | 3.4 | 74 | 7140 | 5240 | 7.5 | 1.9 | 3.15 | 3.6 | 86.4 | 13200 | 11350 |
120 | 8.0 | 16 | 3.5 | 77 | 8080 | 5710 | 7.9 | 2.0 | 3.15 | 3.7 | 89.9 | 14520 | 12190 |
150 | 8.0 | 25 | 3.6 | 80 | 9120 | 6220 | 8.2 | 2.0 | 3.15 | 3.8 | 93.6 | 16070 | 13280 |
185 | 8.0 | 25 | 3.7 | 84 | 10440 | 6940 | 8.6 | 2.1 | 3.15 | 3.9 | 97.3 | 17710 | 14090 |
240 | 8.0 | 25 | 3.9 | 91 | 12620 | 8010 | 9.2 | 2.2 | 3.15 | 4.1 | 103.2 | 20370 | 15460 |
300 | 8.0 | 25 | 4.0 | 95 | 14690 | 8800 | 9.7 | 2.3 | 3.15 | 4.3 | 108.2 | 22980 | 17210 |
400 | 8.0 | 35 | 4.3 | 103 | 17720 | 10230 | 10.3 | 2.4 | 3.15 | 4.5 | 116.8 | 27480 | 19450 |
5.PaketasMedžiaga:
Medinis būgnas, Plieninis medinis būgnas (fumigacija)
Kabelio ilgis kiekviename būgne: 500 m / 1000 m arba pagal faktinius kabelio ilgio reikalavimus.
